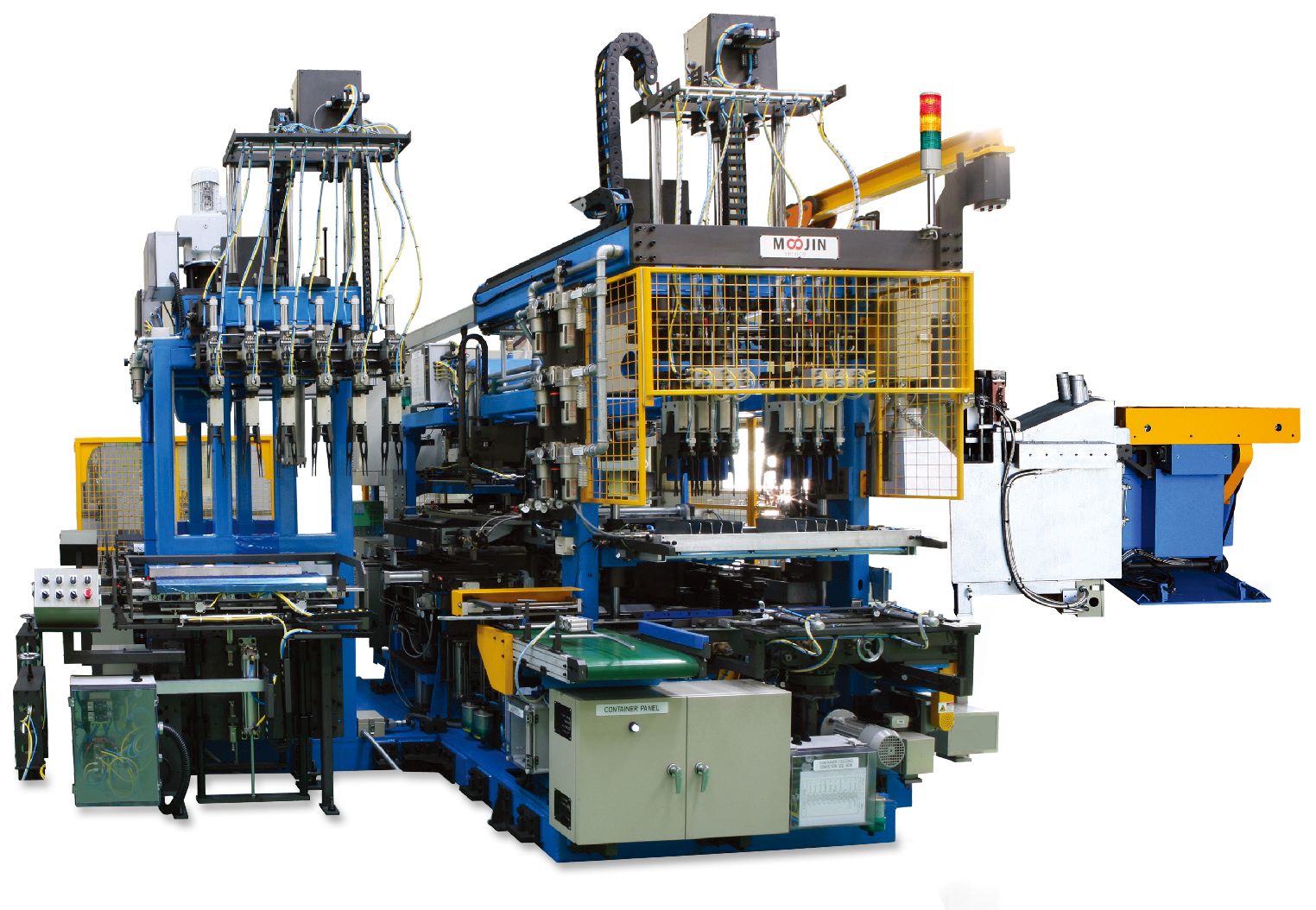

1. 设备特点

- 生产性 : 约4.5只 / 分(LN3电池基准)
- 全自动运行
  · 极群上载, 极耳以及极群整理, 铸焊模具, 极群卸载
- 换型时间 : 约20分钟
- 适用铅粉及有害气体排放系统(环保型)

2. 设备详细资料

- 适应电池范围 : 长 185-410, 宽 125-180, 高 175-250(mm)
- 气动元件 : SMC
- 功耗
  · 马达 : 10kW
  · 铸焊模具 : 18kW
  · 铅炉 : 24kW
  · 预备模具 : 18kW
- 铅炉 : 电式铅炉
- PLC : MITSUBISHI, 触摸屏 : PROFACE 或 MITSUBISHI(选项)
- 感应器 : KEYENCE, OMRON, MITSUBISHI(选项)
- 设备大小及重量 : 长 3,800, 宽 3,600, 高 3,200(mm) / 约11吨

3. 每工位详细资料

• 第一工位 : 上载及极群整理
     - 使用180°旋转上载机自动供应极群(伺服马达控制)
     - 使用旋转型机械手方便极性转换.
     - 抓手用恰当的力量抓住极群
     - 底部振动台以及顶部钳型极耳整理装置
     - 极耳整理装置换型简便(极耳中心距及极耳宽度不同情况下)
     - 换型简便(极板高度, 宽度, 极群厚度不同情况下)

• 第二工位 : 极耳刷，助焊剂，烘干
     - 极耳刷, 助焊剂, 烘干
     - 适用锡炉(选项)

• 第三工位:铸焊模具
     - 用伺服可调极耳插入深度, 时间, 速度
     - 适用数码流量计精准调节冷却水量
     - 预热模具也拥有温度及冷却水控制装置

• 第四工位:卸载
     - 自动供 应电池壳，极群插入以及排出

4. 耗能
